Schwellwerte

Kompositkarten von Störmeldundungen über bestimmten Schwellwerten meteorologischer Parameter

Leseprobe

Tage mit meteorologischen Bedingungen über einem kritischen Schwellwert können überdurchschnittlich viele Meldungen hervorrufen, weil es entweder zu heiß war (Tmax>30°C), weil es örtlich Starkregen gab (Nied>20mm) oder weil hohe Windgeschwindigkeiten geherrscht (Wmax>17m/s) haben.

Durch die Kombination von täglichen Wetterdaten und Störungdaten (Filter1) je PD von 2015-2019 wurde ein Split der Daten nach einem vorgegebenen Schwellwert einer meteorologischen Größe durchgeführt. Die Meldedaten oberhalb der kritischen Schwelle wurden gemittelt und mit dem Mittelwert über die Zeit verglichen.

Beispiel Wind

An Tagen mit einer maximalen Windgeschwindigkeit von mehr al 17 m/s je PD treten Deutschlandweit 1.5 Meldungen je PD mehr auf als im Mittel. Bei 19 m/s sind es bereits 3.0 Meldungen je PD. 8.7 Meldungen je PD mehr sind es bei Windgeschwindigkeiten über 23 m/s. Also ein exponentieller Anstieg der Meldungen mit der Windgeschwindigkeit.

---

Ergebnis

Temperatur

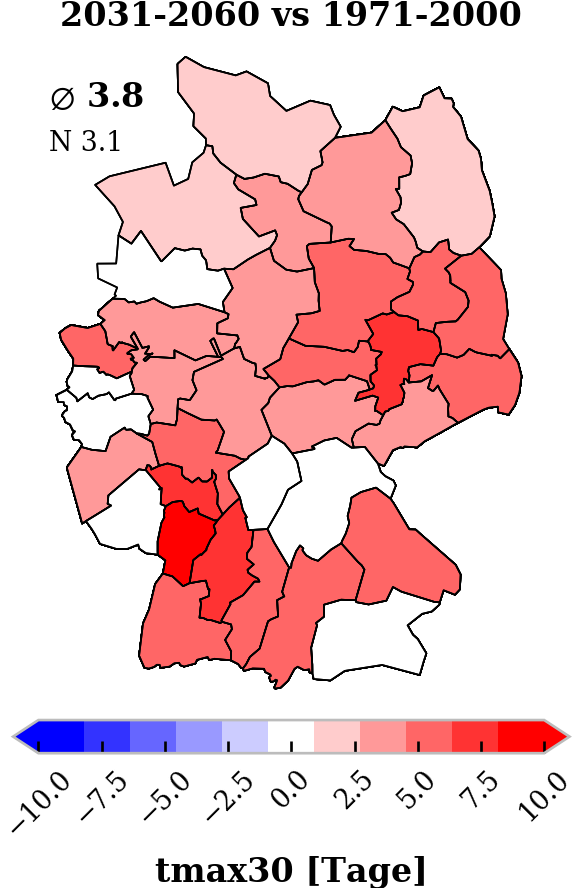

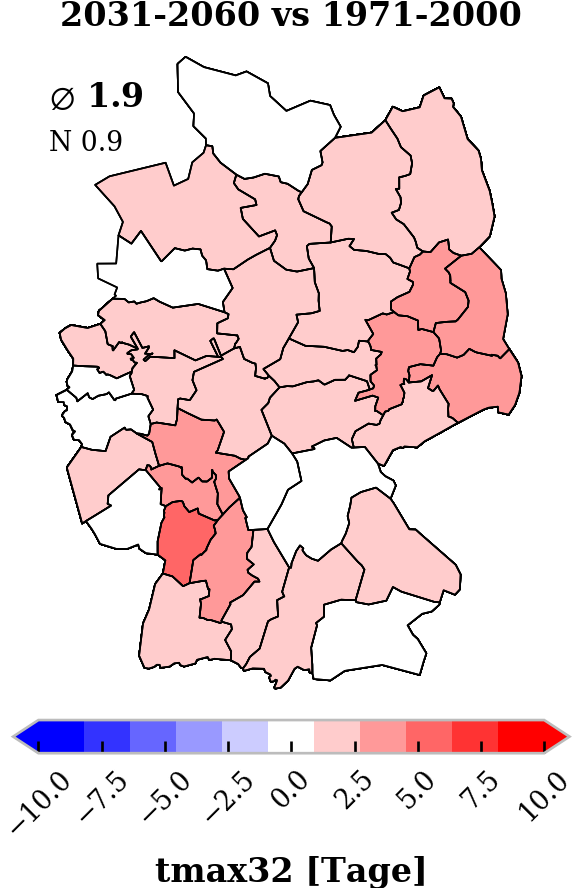

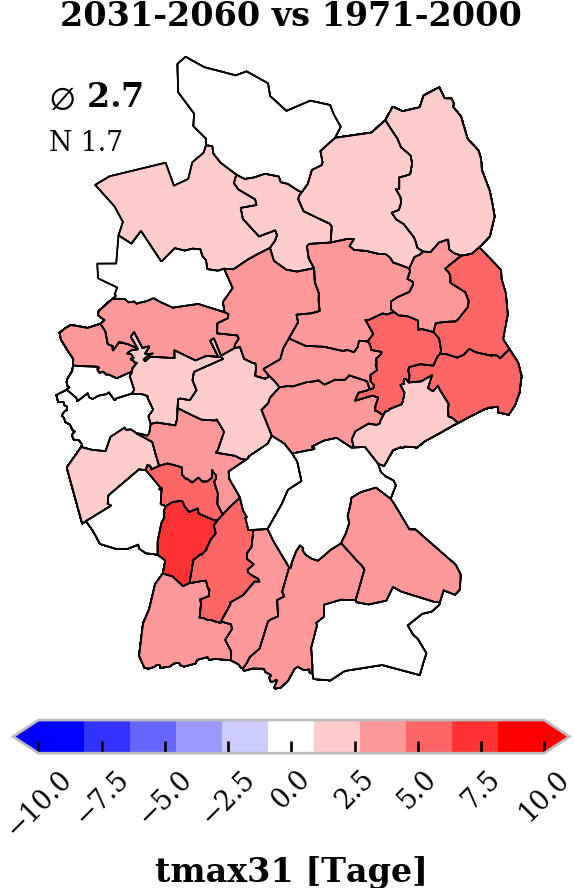

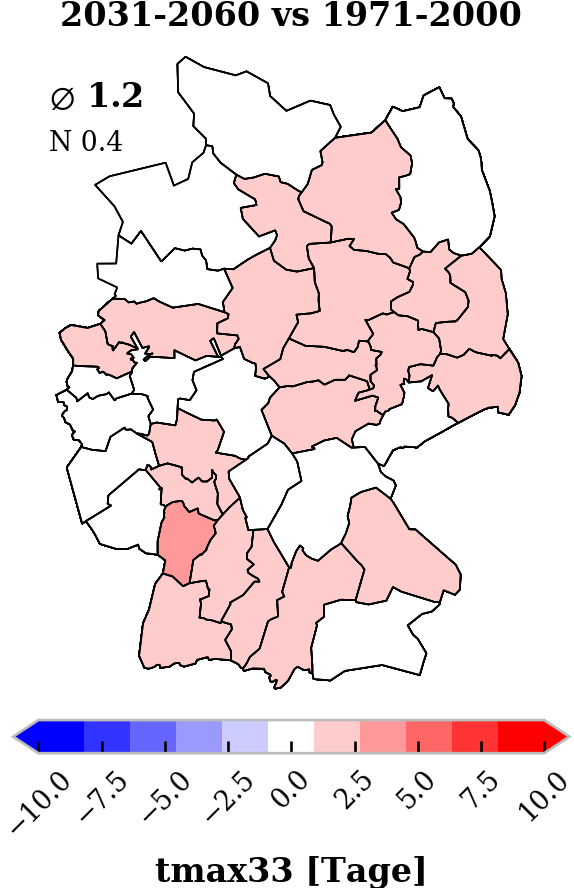

tmax30	tmax31	tmax32	tmax33

---

Niederschlag

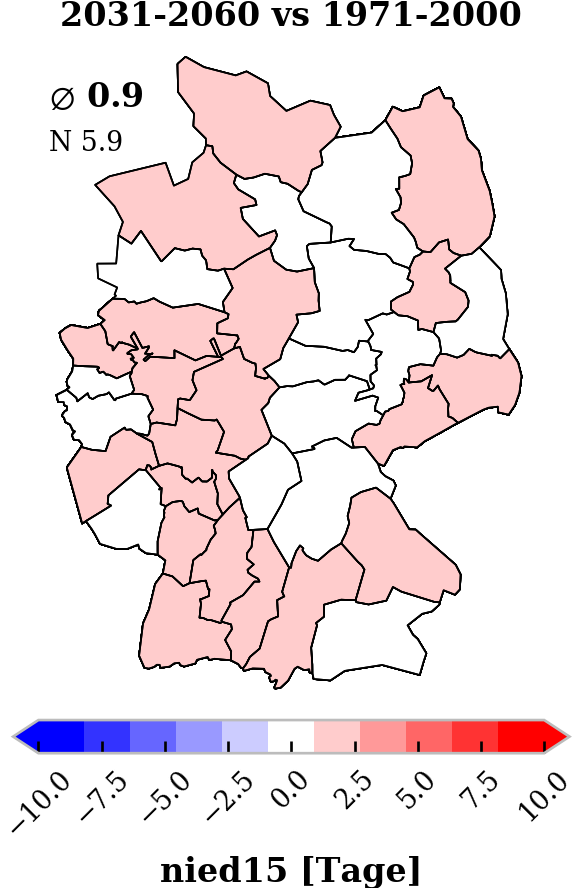

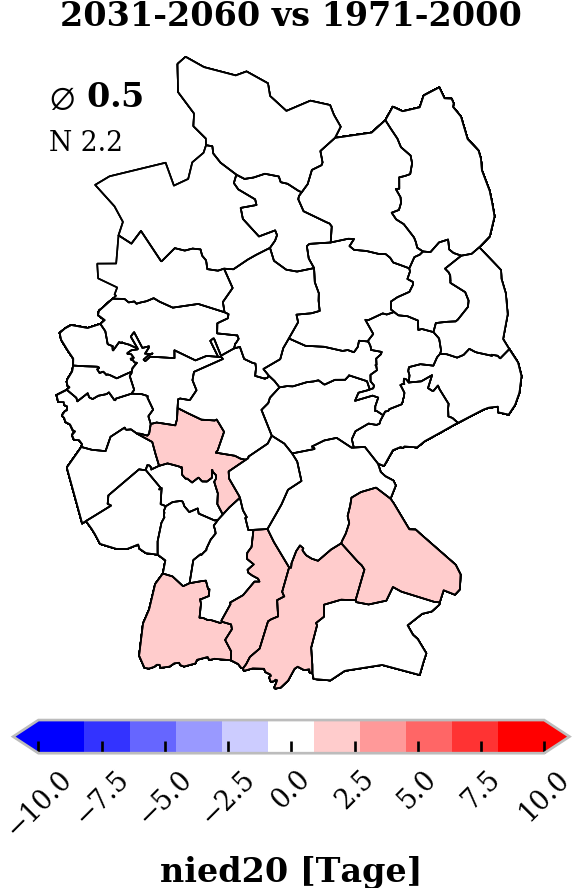

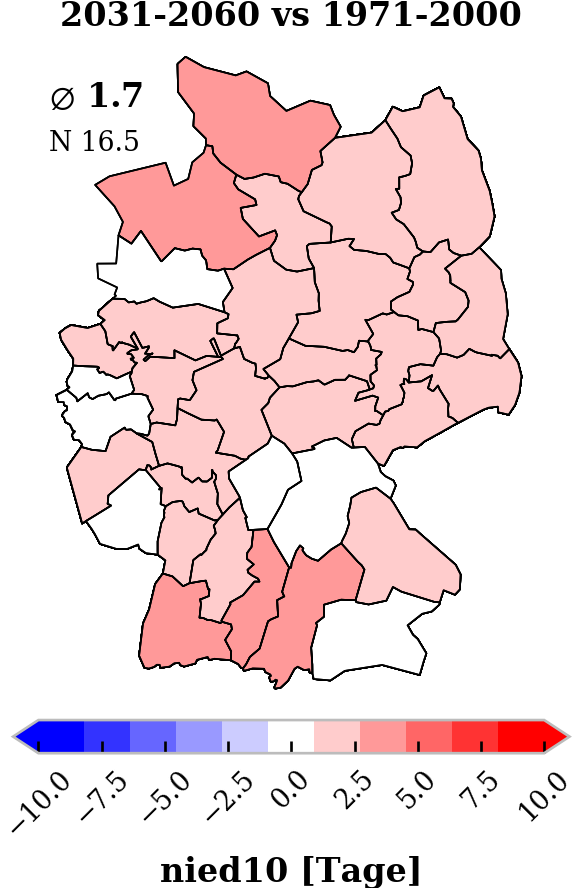

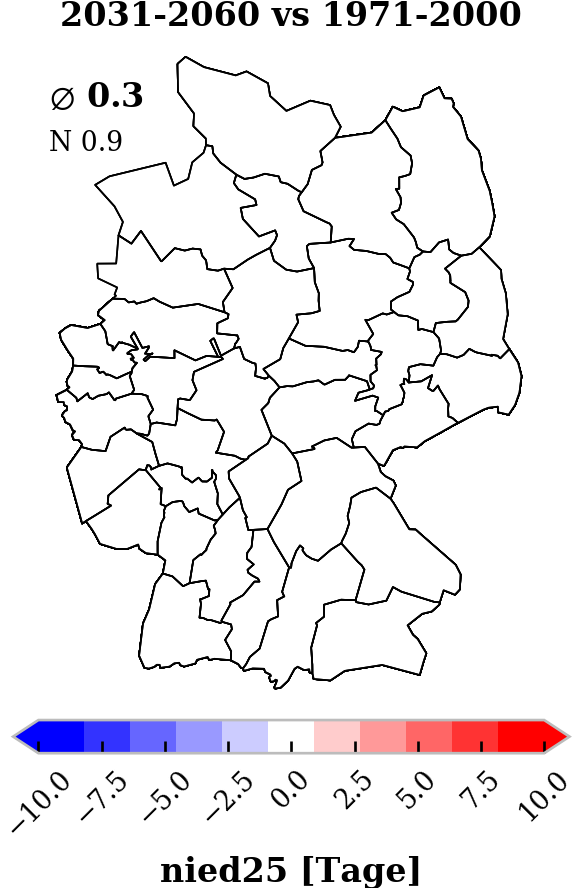

nied10	nied15	nied20	nied25

---

Windgeschwindkigkeit

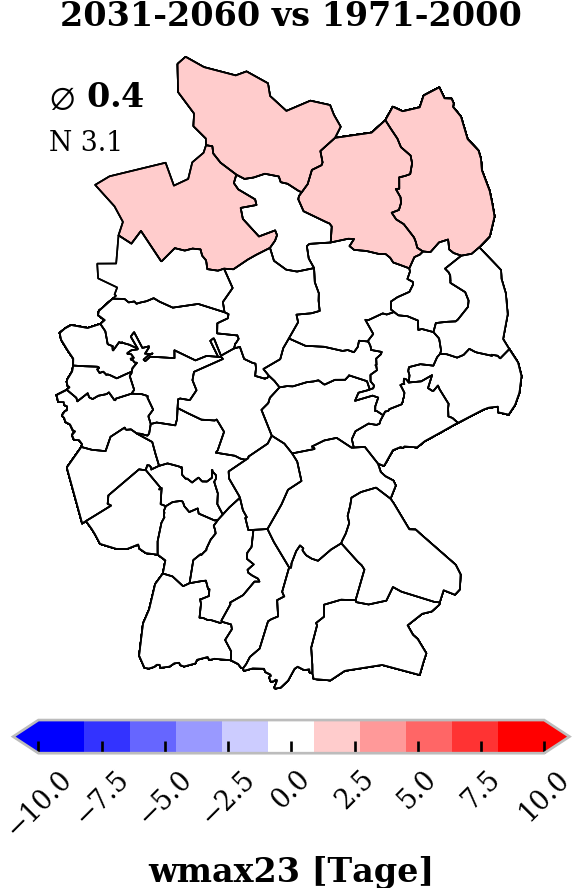

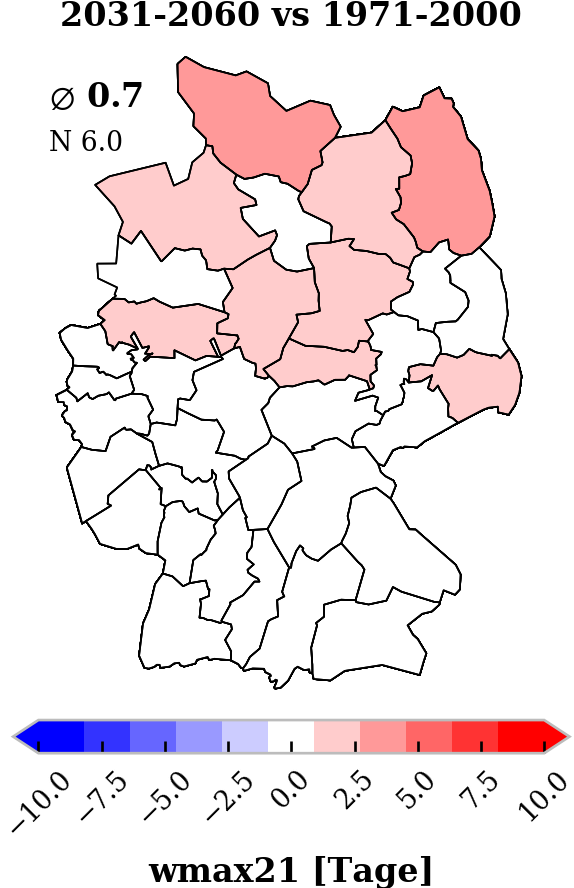

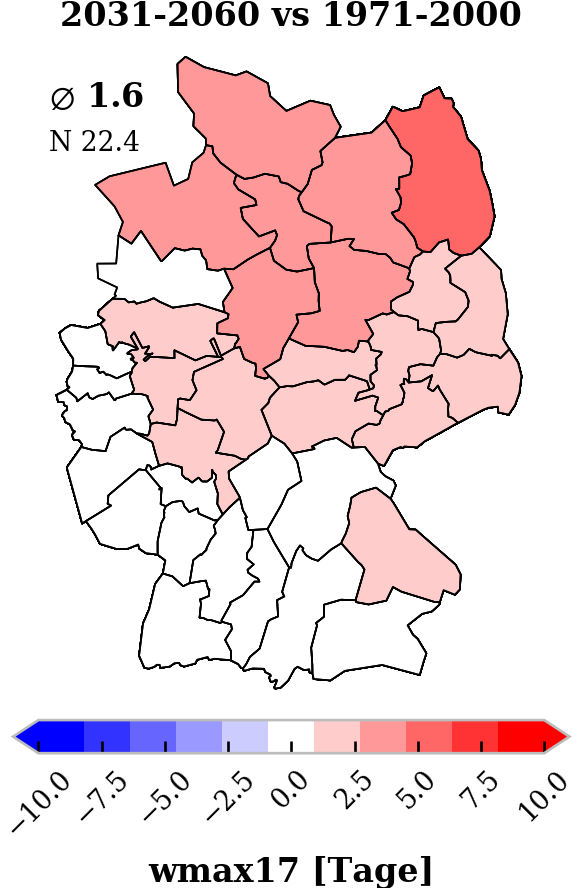

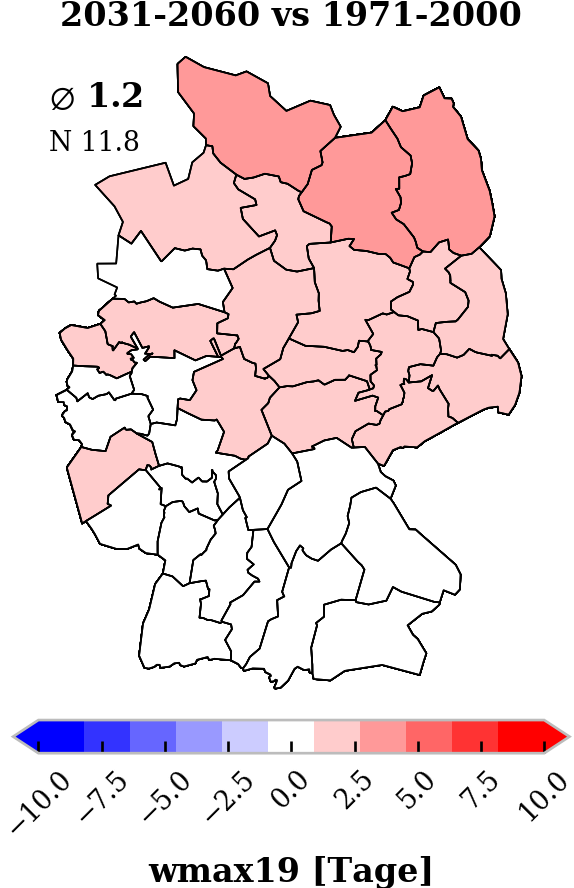

wmax17	wmax19	wmax21	wmax23

---

Code

Module

import sys
import numpy as N
import shapefile
import scipy.stats as stats
import pylab as P
from matplotlib.collections import PatchCollection
from pylab import Polygon
from mpl_toolkits.basemap import Basemap

P.style.use('bmh')

params = {'legend.fontsize': 8,'font.family': 'serif'}
P.rcParams.update(params)

Plotting

bahns = {'bahn':[-18,18,'PiYG_r','[N]']}
#paras = {'tmax':30,'nied':10,'wmax':17}
#paras = {'tmax':31,'nied':15,'wmax':19}
#paras = {'tmax':32,'nied':20,'wmax':21}
#paras = {'tmax':33,'nied':25,'wmax':23}
paras = {'tmax':34,'nied':30,'wmax':25}

for para in paras:

    print (para)

    fig = P.figure(figsize=(12,4))

    ax = fig.add_subplot(1,1,1)

    m = Basemap(projection='merc',llcrnrlat=47,urcrnrlat=55.2,llcrnrlon=5,urcrnrlon=16,resolution='l')
    m.readshapefile('./shp/OSS_M1_PROD_DURCH_FL_EXT_geo', 'pds',zorder=10)

    cmap=P.get_cmap(bahns['bahn'][2],11)
    norm=P.Normalize(bahns['bahn'][0],bahns['bahn'][1])

    patches   = []
    avg = []
    abs = []

    for info, shape in zip(m.pds_info, m.pds):

        pd = info['NAME']

        file = './csv/pds-uas/'+pd+'.csv'
        data=N.genfromtxt(file,names=True,comments='#',delimiter=';',dtype=None,encoding='utf-8')
        id = N.where((data['ja']>=2015)&(data['ja']<=2019))[0]

        bahn = N.array(data['Filter0'][id])

        file = './csv/obs-dwd/'+pd+'.csv'
        data=N.genfromtxt(file,names=True,comments='#',delimiter=';',dtype=None,encoding='utf-8')
        id = N.where((data['ja']>=2015)&(data['ja']<=2019))[0]

        tmps = N.array(data[para][id])

        id = N.where(tmps>paras[para])[0]

        tmp0 = N.mean(bahn)

        if(len(id)>0):

             tmp1 = N.mean(bahn[id])
             tmp = tmp1-tmp0

        else:

             tmp = N.nan

        if(N.isnan(tmp)==True):

              color = 'lightgray'

        else:

              color=cmap(norm(tmp))

        avg.append(tmp)
        abs.append(tmp0)
        #color=cmap(norm(tmp))

        patches.append( Polygon(N.array(shape), True, color=color) )

        pc = PatchCollection(patches, match_original=True, edgecolor='k', linewidths=0.1, zorder=2)#, alpha=0.5)

        ax.add_collection(pc)

    ax.axis('off')

    Nshp=10

    CM = P.scatter(N.zeros(Nshp),N.zeros(Nshp),s=N.zeros(Nshp),c=N.zeros(Nshp),cmap=cmap,vmin=bahns['bahn'][0],vmax=bahns['bahn'][1])
    CB = m.colorbar(CM,location='bottom',extend='both',shrink=0.9,pad=0.05)
    CB.set_label('Abweichung vom Mittel [N]',fontsize=10,weight='bold')
    CB.ax.tick_params(labelsize=8,labelrotation=45)#,ha="center")#CB.ax.set_xticklabels(fontsize=10,rotation =45,ha="center")

    avg = N.array(avg)
    x,y = m(5.7,54.5)
    P.text(x,y,r'$\varnothing$ %.1f'%N.nanmean(avg),fontsize=10,weight='bold')

    abs = N.array(abs)
    x,y = m(5.7,54.0)
    P.text(x,y,'N %.1f'%N.nanmean(abs),fontsize=8)#,weight='bold')

    P.title('$\mathbf{\overline{N_{SW}}-\overline{N}}$: '+para+'>%i'%(paras[para]),fontsize=12,weight='bold')
    fig.tight_layout()
    fig.savefig('./img/composite_%s%i.png'%(para,paras[para]),dpi=240,transparent=False,bbox_inches='tight',pad_inches=0.0)
